Guia completo de conexões e configuração da sua Placa Pico Fight Arcade
Versão 11 - Completa e Atualizada

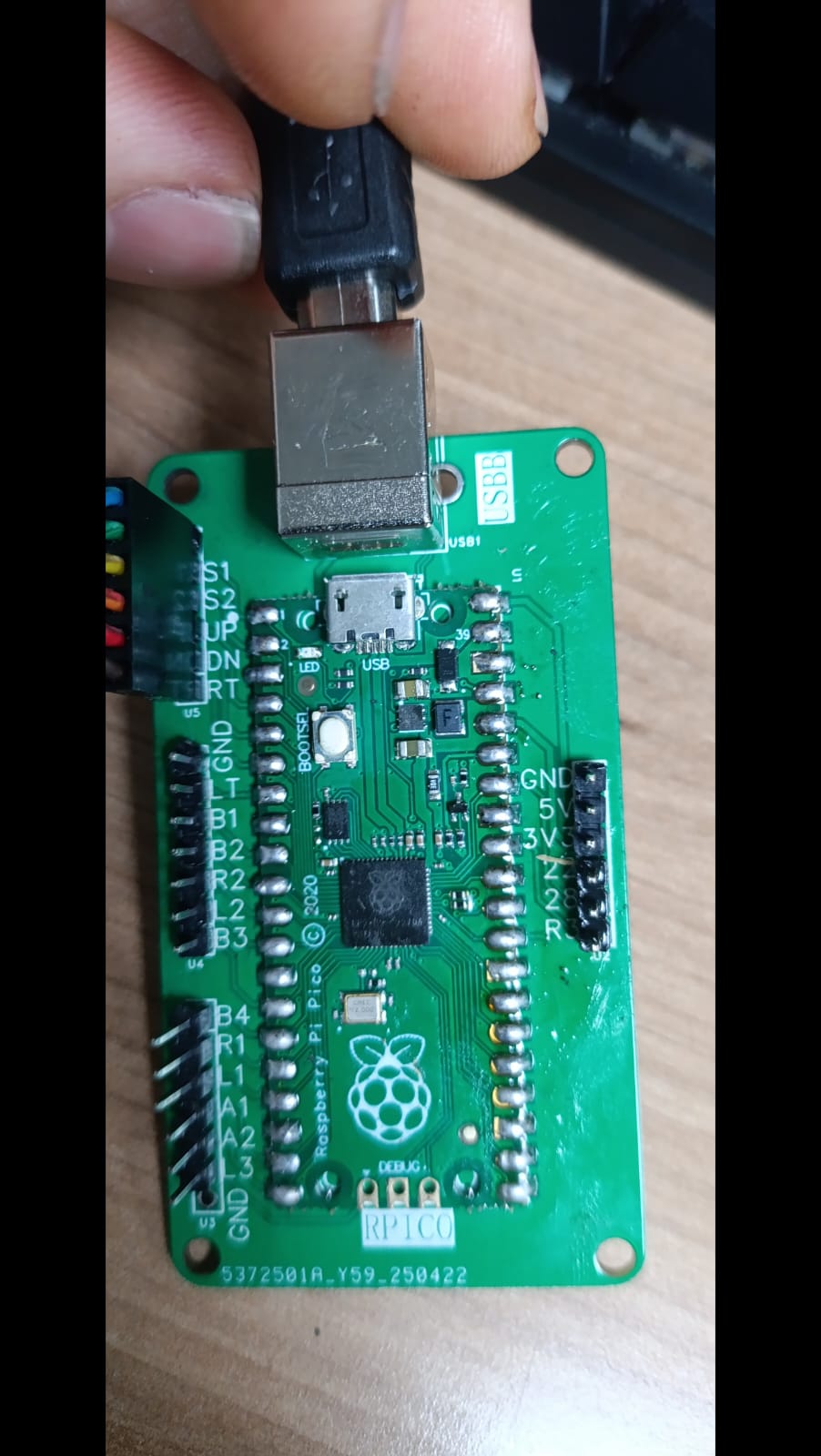

Frente da Placa - Pontos de Conexão
Traseira da Placa

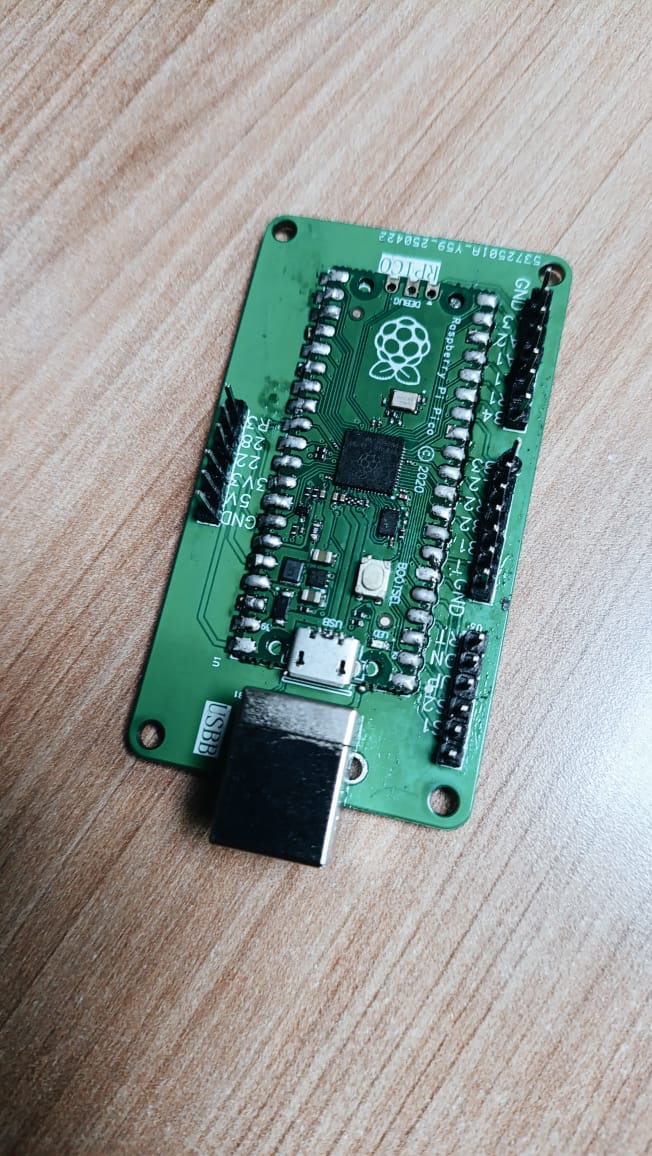

Visão Lateral - Porta USB
Logo Fight Arcade
Os pontos para conectar seus botões e direcionais são identificados na placa com etiquetas (silk screen). Consulte a tabela abaixo para entender a função de cada ponto.
| Ponto na Placa (Silk) | Função no Xbox/PC | Função no PlayStation | Localização |
|---|---|---|---|
| LT | Select / View | SELECT | U4 |
| B1 | Start / Menu | START | U4 |
| L2 | R1 / RB (Right Bumper) | R1 | U4 |
| R2 | Y (Botão Superior) | Triângulo (△) | U4 |
| B2 | X (Botão Esquerdo) | Quadrado (□) | U4 |
| B3 | L1 / LB (Left Bumper) | L1 | U4 |
| B4 | A (Botão Inferior) | X (Cross/Cruz) | U3 |
| R1 | B (Botão Direito) | Bola (Circle/Círculo ◯) | U3 |
| L1 | R2 / RT (Right Trigger) | R2 | U3 |
| A1 | L2 / LT (Left Trigger) | L2 | U3 |
| S1 | Direcional Esquerda | Direcional Esquerda | U5 |
| S2 | Direcional Cima | Direcional Cima | U5 |
| DN | Direcional Direita | Direcional Direita | U5 |
| UP (físico Baixo) | Direcional Baixo | Direcional Baixo | Entrada física |
| RT | Botão HOME (B16 no PC) | HOME | U5 |
O WebConfig é um aplicativo de configuração integrado à placa, acessível via navegador web, que permite personalizar diversas configurações do seu controle.
A placa é compatível com diversos sistemas. Para selecionar o modo de entrada desejado, mantenha pressionado o botão correspondente enquanto conecta o cabo USB da placa ao PC ou console.
| Modo de Entrada | Botão a Segurar (Silk) | Reconhecimento no PC |
|---|---|---|
| Nintendo Switch | B1 (Start) | "POKKEN CONTROLLER" |
| XInput (PC, Xbox) | B2 (X/Quadrado) | "Controller (XBOX 360 For Windows)" |
| PS3 / DirectInput | B3 (L1/LB) | "GP2040-CE (PS3)" |
| PS5 | B4 (A/Cross) | (Pode requerer autenticação adicional) |
| Xbox One | R1 (Bola/Circle) | (Verificar documentação GP2040-CE) |
| Teclado (Keyboard) | R2 (Y/Triângulo) | (Comportamento como teclado) |
Pressione a combinação com a placa já ligada:
O modo de direcional selecionado é memorizado pela placa.
Pressione a combinação com a placa já ligada, usando HOME (RT):
O modo SOCD selecionado é memorizado pela placa.
O GP2040-CE permite ativar o modo turbo em botões individuais:
Esta seção descreve conexões adicionais na placa que expandem sua funcionalidade.
Para habilitar a função do botão L3 (pressionar o analógico esquerdo) no controle do PlayStation, é necessário ligar o pino GP21 da placa.
Para habilitar a função TURBO, é necessário ligar o pino GP14 da placa. A função e configuração do turbo são controladas pelo firmware GP2040-CE.
Para controlar um LED externo, é necessário ligar o pino GP15 da placa. O comportamento do LED é controlado pelo firmware GP2040-CE.
Ao fazer essas conexões, tome cuidado para evitar curtos-circuitos ou danos à placa. Utilize fios e conectores apropriados e siga as boas práticas de eletrônica.
Aprenda a conectar sua placa Pico e configurar os botões básicos
Assistir TutorialMantenha pressionado o botão correspondente ao modo desejado enquanto conecta o cabo USB da placa ao PC ou console. Consulte a tabela de modos de entrada neste manual.
Segure o botão conectado ao silk S2 enquanto conecta o cabo USB, ou com a placa já conectada, segure S2 + B3 + B4 por cinco segundos.
SOCD (Simultaneous Opposite Cardinal Directions) controla o comportamento quando direções opostas são pressionadas. Configure usando HOME (RT) + START (B1) + direção desejada.
Segure a tecla TURBO (configurada no firmware) enquanto pressiona o botão que deseja ativar o turbo. Ajuste a velocidade via WebConfig.
